漏電測定器 / ロガー

I0R(アイゼロアール)ロガー

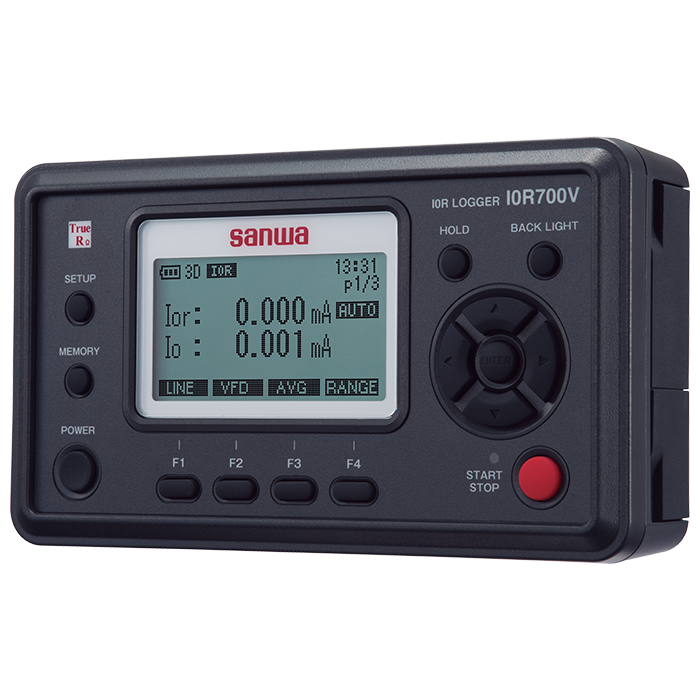

I0R700V

I0R700V
I0R700V

2つの測定モードに対応した高機能I0Rロガー

Made in JAPAN

  • インバータ出力側のモータ等設備の絶縁劣化検知に対応
  • 予兆解析に利用できる測定値を本体メモリまたはSDカードにロギング可能
  • ロギングした測定値をSDカードや専用PCソフトに転送
  • アラーム出力機能
  • 測定対象に応じた2種類の測定モード
    I0Rモード:配電路線、商用電源設備機器
    モータモード(インバータ2次側測定):三相電源インバータ※ により
    直流化及び周波数変換された出力側電源の配電路線と機器
  • 操作しやすいボタン配列と見やすいドットマトリクス液晶を採用
  • 専用の別売大口径のφ110mm ( CL110IOR ) やφ68mm ( CL68IOR ) の専用リーク電流センサも使用可能
  • 受注生産品

※三相電源インバータ:ダイオード整流回路による直流化(コンバータ)およびPWM方式による可変周波数変換(インバータ)



¥430,000(税抜)

YouTube紹介動画

実習で学ぶ漏電診断技術職業訓練プログラムのご案内

実習で学ぶ漏電診断技術〈Igr(I0R)方式による漏電検出〉セミナーが下記にて開催されます。
本製品にご興味のある方、活線状態での実践的な測定方法を学びたい方は是非ご参加ください。
(三和測定器を使用した実技講習が実施され、講師支援で弊社も参加いたします)

開催場所:独立行政法人高齢・障害・求職者雇用支援機構千葉支部 高度ポリテクセンター
開催日:2020年7月2日,2020年7月3日

詳細はこちら



開催場所:独立行政法人高齢・障害・求職者雇用支援機構広島支部 ポリテクセンター広島
開催日:2020年10月20日,2020年10月21日

詳細はこちら



※本セミナーについてのお問い合わせは各ポリテクセンターにお願い致します

仕様

ファンクション 測定範囲 確度(CTセンサΦ40mm使用時)
交流電圧(ACV) 0.0V~600.0V ±(1%+3)
I0Rモード Io 0.000mA~999.999mA ±(1%+40)
Ior 0.000mA~999.999mA ±(1%+40+Io*0.005 )
0.00MΩ~99.99MΩ 規定なし(演算値)
モータモード Io 0.000mA~99.999mA ±(1%+40)
Ior 0.000mA~99.999mA ±(1%+40+Io*0.005 )
0.00MΩ~99.99MΩ 規定なし(演算値)
サンプルレート 数値部 1回/秒
測定回路 単相、三相デルタ結線、三相スター結線
(接地電路、インバータは三相電源のみ対応)
入力信号 電流: CT センサ(Φ40mm/Φ68mm/Φ110mm)
電圧: R, S, T, E またはU, V, W, E(4入力)
測定モード I0Rモード、モータモード
外部出力 SDカード、USB、アラーム出力
電源 単三アルカリ電池(LR6)6本、専用ACアダプタ(AD-I0R700)
電池寿命 連続約20時間(アルカリ電池)
寸法・質量 H102×W179×D48mm/約584g
